现金赌博广水信息:天线自动测试原来是这样实现的

? 2018年06月21日 11:25 ? 次阅读

天线测试一般有两方面的特性:电路特性(输入阻抗,效率等)和辐射特性(方向图,增益,极化,相位等)。天线测试系统的任务就是用实验的方法检定和检验天线的这些参数特性。

NSAT-5000微波天线自动测试系统由工业电脑、矢量网络分析仪、频谱分析仪、远程数据通信装置、合成信号源等设备搭配专业的天线测试系统软件所组成。系统突破单一测试的局限性,提供专业的测试步骤,帮助用户大幅度的提高测试效率。借助系统软件可对系统内各个设备进行同步远程控制。

本测试系统能够实现对天线各端口进行自动化测试,用户只要录入被测天线的批次号、产品型号以及产品编号,便可对天线进行自动测试,保存测试数据到本地电脑。用户可根据需要查询测试数据并生成报表。

兼容中电41所(思仪)、是德科技(Keysight)、安捷伦(Aglient)、日本安立(Anritsu)、罗德与施瓦茨(R&S)、韩国兴仓(Protek)、HP等主流仪器型号。

自动对系统内各个设备进行同步远程控制并对天线的电路特性(输入阻抗,效率等)和辐射特性(方向图,增益,极化,相位等)完成测试。

自动测量天线的幅度方向图、增益、相位中心等指标。

自动保存配置信息、测试数据保存到本地电脑,方便随时查询。

自动生成测试报告,用户可根据需要定制报告模板。

操作方便简单,提高测试效率。

基于硬件

NSAT-5000微波天线自动测试系统所使用硬件如下:

1. 信号源

信号源

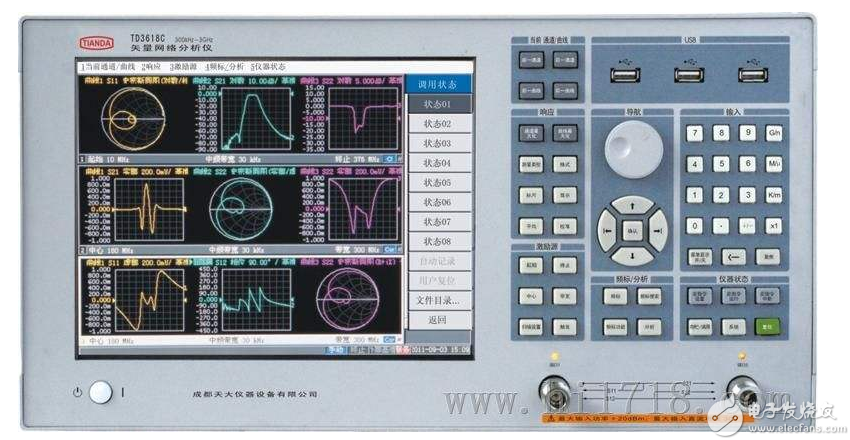

2. 矢量网络分析仪

矢量网络分析仪

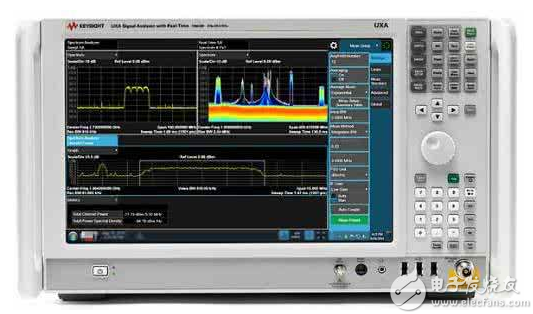

3. 频谱分析仪

 频谱分析仪

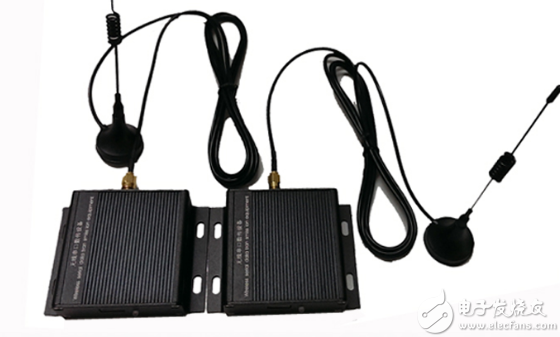

4. 远程数据通信装置

远程数据通信装置

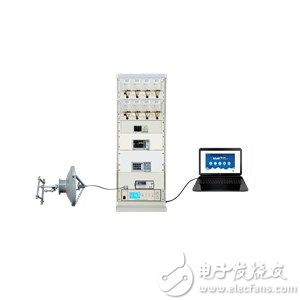

系统图示

NSAT-5000天线测试系统由工业电脑、频谱分析仪、远程数据通信装置、合成信号源转台等设备搭配专业的天线测试系统软件所组成。

硬件与电脑连接拓扑图

用户使用流程图

 使用流程图

NSAT-5000天线测试系统包括以下几个??椋河没Ч芾?、硬件配置、运行测试、统计报表和关于我们五个???。

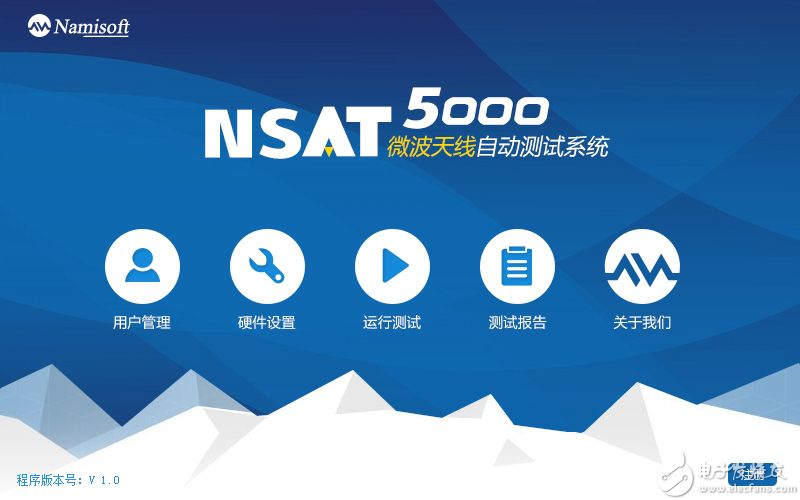

软件主界面

硬件设置界面

点击“硬件设置”进入仪器连接检测界面需要用户根据实际的仪器通信方式和参数,进行连接信息的配置,然后点击连接按钮,连接失败时程序会提示。软件提供新增仪器接口,只需点击新增仪器按钮即可导入新仪器。

硬件设置界面

运行测试界面

点击“运行测试”按钮首先进入测试信息录入界面如图所示,用户需要输入测试信息,然后点击下一步进入测试界面。

测试信息录入界面

运行测试界面分为扫频模式和点频模式两个界面,用户可以根据需求选择测试,如图所示。

点频模式测试界面

扫频模式测试界面

点频模式界面左上部分为测试方向图,右上部分为转台控制部分与当前位置的显示,界面的下半部分是曲线的坐标设置以及根据当前测试曲线分析的数据,具体的测试项可根据用户调整。

揭秘微信赌博群 www.b03i.com.cn 扫频模式界面上半部分是测试曲线图,包括时间-幅度、时间-相位、相位-幅度等,下半部分是曲线坐标设置、方位和俯仰监控的数据,具体的测试项目可定制。

测试报告界面

点击“测试报告”进入统计报表界面,如图所示:

测试报告

用户管理界面

若用户需要数据分析和后端管理软件,则此??槠粲?,若用户使用单机版本,则此??椴黄粲眉纯?。

关于我们界面

在软件使用过程中,如有任何问题,可以点击主界面的“关于我们”,进入关于我们界面,界面内会有我公司的简介和联系方式。

数据存储

原始数据存储

原始数据记录增益、主瓣电平、主瓣宽度、轴比、旁瓣电平等测试项目的测试数据。

报表格式

指定报告格式存储

系统可根据用户指定格式存储测试数据,并生成测试报告。

此??榇钆浜蠖斯芾砣砑褂?,若用户使用单机版本时此??椴挥杩?。

操作系统要求:WindowsXP(SP3)及以上;

驱动需求:IE488.2驱动,VISA驱动。

硬件环境

电脑CPU要求:双线程,2GHz主频以上;

电脑内存要求:1G;

电脑硬盘要求:500G空间;
