赌博默示录1电影版:MSP430F5438 RTC操作实验详解

畅学单片机 ? 2018-06-21 10:29 ? 次阅读

揭秘微信赌博群 www.b03i.com.cn 1.??樵?/p>

如图 ,RTC 由两个分频寄存器 RP0TS,RP1TS 对 RTOSSEL 选择的时钟源进行分频,在日历模式下,时钟源 ACLK=32768,经过 RP0TS,RP1TS 分别 256 和 128 分频率后频率为 1HZ ,提供给 32 位 RTC 寄存器时钟源,通过 RTCSSEL 选择 11 或者 10。每 1S ,RTCSEC(秒)加一秒,加到 60,秒从 0 开始计数,RTCMIN 加 1,RTCHOUR,RTCMON ,RTCYEAR ,RTCDOW(星期),RTCDAY等 依次这样。并且在日历模式下,RTC 可以设置为 BCD 码显示在存储器中。另外 RTC 提供闹钟功能,我们可以设置 Alarm 寄存器的 RTCAMIN ,RTCAHOUR,RTCADAY,RTCADOW(星期).另外 RTC ??橐部梢宰魑?32 位计数器使用,其原理方法和 WDT,TA 一致。

2,RTC 内部框图

,

3,寄存器配置

在 F5XX 单片机硬件 RTC 可以工作在计数器模式也可以工作在日历模式,通过配置寄存器 RTCCTL01 的 RTCMODE 位来实现对工作模式的选择,当选择工作在日历模式的时候,RT0PS 时钟源自动选择 ACLK,TP0PS 分频系数自动为/256,RT1PS 时钟源来自 RT0PS 输出,RT1PS 分频系数自动配置为/128,因此配置 ACLK 时钟为 32768HZ。

闹钟可以配置分钟,小时,星期,以分钟为例子时间设置完毕后,比如 08:23 分钟设置完毕后,将最高位为 AE 设置为 1,就会闹钟有效果,每个小时的第 23 分钟闹钟响。

影响整个 RTC ??榈氖奔涞奈蟛詈褪敝庸叵岛艽?,本硬件 RTC 对时钟可以进行校正,如寄存器。

RTCCALS 为 1,加计算,每个 LSB 加 4PPM,如果为 0,减计算,每 LSB 减 2。

RTCCTL3 寄存器中 RTCCALF 配置选择输出 512HZ,256HZ,1HZ 其中一个频率,然后将 RTCCLK引脚设置为特殊引脚输出,用示波器观察频率与标准比看相差多少PPM,然后通过寄存器RTCCTL2进行校正,例如我选择的是 512HZ 频率输出,观察最后的示数为 512.009HZ , 计算高出 18PPM,因此在校正时候要减去一个 18PPM,因此 RTCCTL2 中位 RTCCALS 位为 0,减计算。每 LSB 减 2,因此在 RTCCAL 中赋予数值 9。

4,实验代码:

#include "msp430x54x.h"

void Init_Rtc(void);

void Init_Clk(void);

void Init_System(void);

void main(void)

{

WDTCTL = WDTPW + WDTHOLD; // 关看门狗

Init_System(); // 系统初始化

__bis_SR_register(LPM3_bits + GIE); // 进入低功耗 3

}

/************************ RTC 中断*****************************/

#pragma vector=RTC_VECTOR

__interrupt void basic_timer(void)

{

switch(RTCIV)

{

case 2 : P1OUT ^= BIT0;break; //RTCRDYIFG

case 4 : break;

case 6 : P1OUT |= BIT1;break; //RTCAIFG

case 8 : break;

case 10 : break;

}

}

void Init_System(void)

{

Init_Clk(); //调用时钟函数

Init_Rtc(); //RTC 初始化

P1DIR |= BIT1 + BIT0; //P1.1 P1.0 为输出

P1OUT &= ~(BIT1 + BIT0);

}

void Init_Rtc(void)

{ // BCD 码日历格式输出

RTCCTL01 = RTCBCD + RTCHOLD + RTCMODE + RTCTEV_0 ;

RTCPS0CTL = RT0PSHOLD ; //配置两个计数器分频

RTCPS1CTL = RT1PSHOLD ;

RTCSEC = 0x54; //初始化秒

RTCMIN = 0X59 ; //初始化分钟

RTCHOUR =0X21; //初始化小时

RTCDOW = 0X02 ;

//RTCTIM1 = 0X0421;

RTCDAY = 0x24; //日期初始化

RTCMON = 0X11 ; //初始化月份

RTCYEAR = 0x2005; //初始化年份

RTCAMINHR = 0X0180; //闹钟小时和分钟设置

RTCADOWDAY = 0X1203; //闹钟星期和日期设置

RTCCTL01 &= ~RTCHOLD; //打开 RTC ???/p>

RTCPS0CTL &= ~RT0PSHOLD; //打开 RTCPS0CTL

RTCPS1CTL &= ~RT1PSHOLD; //打开 RTCPS1CTL

RTCCTL0 |= RTCAIE + RTCRDYIE; //打开安全访问使能 ,闹钟使能

}

void Init_Clk(void)

{

P7SEL |= 0x03; //启动 XT1

UCSCTL1 = DCORSEL_2; //DCO 范围配置

UCSCTL4 = SELM_3 + SELA_0 + SELS_4; //设置时钟源

while (SFRIFG1 & OFIFG) //等待时钟系统正常工作

{

UCSCTL7 &= ~( XT1LFOFFG + DCOFFG);

SFRIFG1 &= ~OFIFG;

}

}

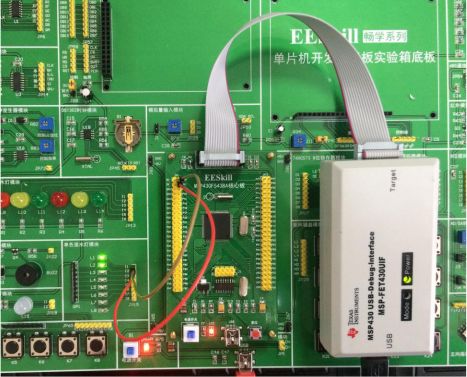

5,实验现象

原文标题:畅学多功能实验箱 MSP430F5438 RTC 操作实验

文章出处:【微信号:changxuemcu,微信公众号:畅学单片机】欢迎添加关注!文章转载请注明出处。
